【维修案例】使用道通MS909编程发动机ECU-以2016年路虎揽胜为例

2022-12-05 11:15:27 浏览次数:

案例背景

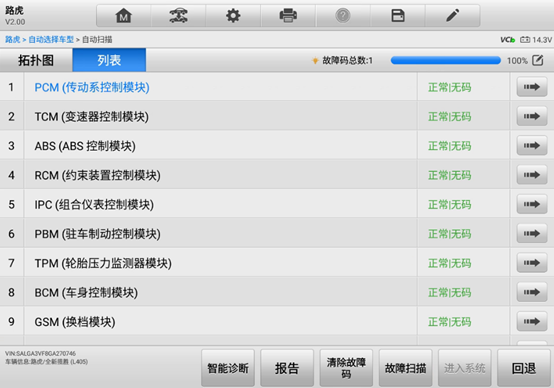

案例背景:一辆16年路虎揽胜,仪表亮发动机故障灯,使用道通MS906S诊断车辆发动机报【燃油压力调节器性能】。


解决方法


解决方法:维修技师根据维修经验,该故障属于车型厂家的TSB技术公告已通报故障,需要对车辆发动机ECU进行版本升级。维修技师使用道通MS909对车辆发动机进行在线编程,编程完成后,外出试车10分钟后全车诊断发动机无码,问题解决。(如果车辆行驶里程超过80000KM建议更换汽油泵与机油格)
具体操作步骤如下:

01

1.使用道通MS909连接车辆,进入车型主菜单,选择【编程/个性化设置】



02


2.进入【配置现有模块】,选择【传动系控制模块】。



03


3.查看设备提示信息,确认条件满足后点击【确定】,根据设备提示打开或关闭点火开关。(建议使用稳压电源确保车辆电压稳定)






04


4. 查看编程前重要说明,满足条件后点击【确定】


05


5.选择【确定】,自动开始编程程序。





06


6.编程完成后,根据设备提示执行关闭点火开关、车辆怠速等操作,直至编程后处理操作流程结束











07


7.流程结束后外出试车10分钟,再次诊断,发动机无码,问题解决
